| 材质：丁腈橡胶 | 厚度：6 | 单位：米 |
| 截面形状：片状 | 厂家(产地)：衡水 |

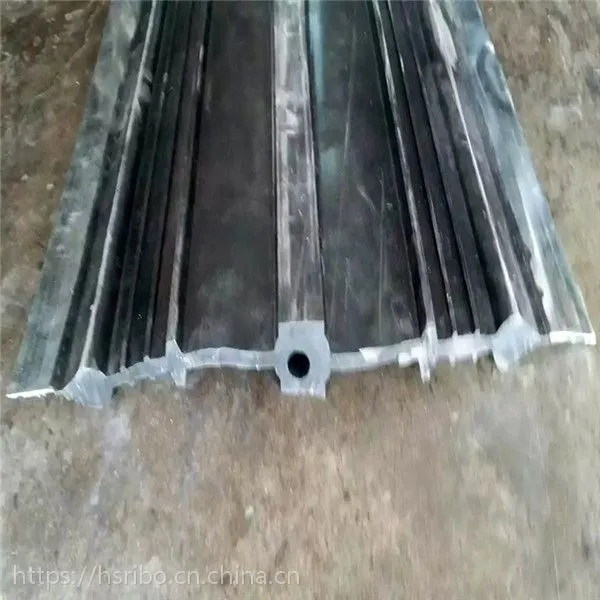

无锡钢边式橡胶止水带 131 6657 0832
Construction and installation steps of steel edge rubber water stop belt
1. First, the steel edge rubber water stop belt is placed in the specified position according to the design requirements.
2. Using the installation holes of the two sides of the steel edge rubber sealing belt, the steel edge rubber waterproof belt and the steel net are tied and positioned by the iron wire. When the steel edge rubber water stop belt is positioned, the outer side of the two side steel strip is higher than the middle rubber water stop belt, and the U type installation is formed.
3, the template should be strictly according to the operation rules for construction requirements for construction and installation in steel edged waterstop intermediate rubber ring type 0 two surface plane template to the firm, beware of concrete template displacement vibration.
4, install the steel edged rubber water stop in construction must be good protection and support without pouring concrete part of the rubber sealing belt, in pouring concrete to strip near the slight vibration, especially in the lower edge of the horizontal part, sealing concrete to make concrete more subtle, the bubbles in the run out of the rubber watertight strip under the wing, when the concrete surface exceeds the waterstop plane, can cut the wire, making the waterstop is level.
5, the steel edged rubber water stop strip two side when installing the rubber watertight strip according to R requirements should turn radius in the corner, and keep the steel flat, make steel and concrete effective combination, to play a good sealing effect.
6, waterproof Belt should be properly protected during transportation, storage should be ventilated, avoid oil pollution and direct sunlight.
Note: the horizontal section of the waterstop positioning wings can also use the 6mm short bar and the mounting hole on tie construction using artificial water to remove the bubble to flank up.
无锡钢边式橡胶止水带 131 6657 0832
断面采用非等厚结构，分***区和防水区，使各部分受力均匀，合理。伸缩孔久壁为平面，施工时板模夹制接触面大，不易脱位;钢板增设安装孔与钢筋相连接，固定牢靠不易位移。镀锌钢板与混凝土的良好粘接，使防水性能更佳。
代号表示方法及适用范围
止水带胶胶种：（NR)表示天然胶;（CR)表示氯丁胶;（NBR)表示丁腈胶。 产品代号：QJ表示我公司生产的。 HJGB型（NR） 表示采用我公司生产的橡胶止水带，宽度为350毫米，材料为天然橡胶。适用于淡水防渗工程，适用温度-40～60℃。 HJGB型（CR） 表示采用我公司生产的橡胶止水带，宽度为350毫米，材料为氯丁橡胶。适用于含酸碱等污水防渗工程，适用温度－35～60℃。 HJGB型（NBR） 表示采用我公司生产的橡胶止水带，宽度为350毫米，材料为丁腈胶。适用于含石油基油类的污水防渗工程，适用温度-35～60℃。
规格型号
尺寸 规格代号 | 宽度(mm) | 厚度(mm) | ||
L1 | L1 | δ1 | δ2 | |
RDG—B1 | 146 | 146 | 6 | 0.6 |
RDG—B2 | 196 | 196 | 8 | 0.8 |
RDG—B3 | 246 | 246 | 10 | 0.8 |
RDG—B4 | 296 | 296 | 10 | 1.0 |
RDG—B5 | 346 | 346 | 12 | 1.0 |
止水带的物理性能
序 号 | 项 目 | 指 标 | 项 目 | |
B | S | |||
1 | 硬度（邵尔A），度 | 60±5 | 60±5 | |
2 | 拉伸强度，Mpa ≥ | 15 | 12 | |
3 | 扯断抻长率，% ≥ | 380 | 380 | |
4 | 压缩***变形 | 70℃×24h，% ≤ | 35 | 35 |
23℃×168h，% ≤ | 20 | 20 | ||
5 | 撕裂强度2]，KN/m ≥ | 30 | 25 | |
6 | 脆性温度，℃ ≤ | -45 | -40 | |
7 | 扯断伸长率，% ≥ | 硬度变化(邵尔A），度 ≤ | +8 | +8 |
拉伸强度，MPa ≥ | 12 | 10 | ||
扯断伸长率，% ≥ | 300 | 300 | ||
100℃×168h | 硬度变化（邵尔A），度 ≤ | -- | -- | |
拉伸强度，MPa ≥ | ||||
扯断伸长率，% ≥ | ||||
8 | 臭氧老化50pphm:20%,48h | 2级 | 2级 | |
9 | 橡胶与金属粘合 | |||
注：1、橡胶与金属粘合项仅适用于具有钢边的止水带 | ||||
注：止水带接头部位的位伸强度指标不得低于表2标准性能的80%（现场施工接头除外）
钢边橡胶止水带的施工安装步骤
1、先将钢边橡胶止水带按设计要求，放在规定的部位。
2、利用钢边橡胶止水带二边的安装孔，用铁丝将钢边橡胶止水带与钢筋网捆扎定位。钢边橡胶止水带定位时应二边钢带外侧高于中间橡胶止水带形成U字型安装。
3、模板应严格按施工操作规程要求进行施工，安装在钢边止水带的中间橡胶0型环上下二面间的平面上，模板要牢固，谨防混凝土浇灌振捣时模板移位。
4、安装好的钢边橡胶止水带在施工时一定要保护和支撑好未浇捣混凝土部分的橡胶止水带，在浇捣止水带附近混凝土时要细微振捣，尤其在水平部分，止水带下缘的混凝土更要细微，使混凝土中的气泡从钢边橡胶止水带翼下跑出来，当混凝土捣面超过止水带平面后，可以剪断铁丝，使止水带呈水平状态。
5、钢边橡胶止水带二侧的钢带安装时，钢边橡胶止水带在转角处应按R的半径要求转弯，并保持钢带平整，使钢带与混凝土***结合，起到良好的止水效果。
6、止水带在运输时要妥善保护好，贮藏时应通风，避免油污和阳光直射。
注：定位水平段止水带两翼也可以用ф6mm短钢筋与安装孔绑牢，施工时用人工将止水带侧翼上翘达到排除汽泡目的。
