一、材料准备

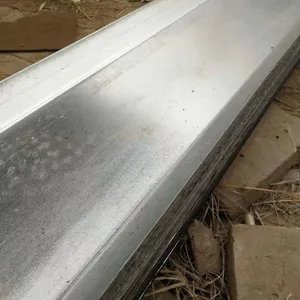

止水钢板（200mm＋30＋30）×3mm，止水钢板不得有裂缝、锈蚀、斑痕、变形，其断面尺寸和机械性能符合设计要求。（使用部位①设计要求的部位。②图纸会审中号楼处外墙施工缝部位。）

焊条：焊条的性能应符合现行***《碳钢焊条》GB/T5117或《低合金钢焊条》GB/T5118的规定，必须有出厂合格证。
焊接过程中，电弧应燃烧稳定，药皮熔化均匀，无成块脱落现象。机械：交流弧焊机、直流弧焊机工具：焊接电缆、电焊钳、焊接护目镜、面罩、电焊手套、护脚、錾子、钢丝刷、锉刀、小手锤、电焊条、烘干箱等。

二、作业条件
焊工必须持有***上岗证。电源应符合要求，接地线、焊接连接安全，双线到位。焊前止水钢板表面必须去除油污、水分、铁锈和氧化皮。已经清楚所需设置止水钢板的位置。

1工艺流程止水钢板定位→固定→接头焊接→剪力墙拉筋及定位钢筋焊接→检查验收。

2止水钢板设置位置基础水平施工缝止水钢板具体设置位置：在设备基础底板顶标高上400mm为止水钢板中心标高。所有止水钢板应放置在剪力墙中间，并沿剪力墙周圈设置。沿竖向设置和每道水平止水钢板交圈焊接严密。

3止水钢板固定止水钢板位置确定好后，用墙体拉钩筋临时上下夹紧固定，然后进行钢板接缝焊接。

4止水钢板接缝焊接止水钢板搭接长度为50mm。钢板焊接应分两遍成活，接缝处应留2mm焊缝，***遍施焊时，首先在中间、两端点焊固定，然后从中间向上施焊直到上端，然后再从下端向中间施焊，***遍完成后立即将药皮用焊锤敲掉，检查有无砂眼、漏焊处，如有应进行补焊。***遍应从下端开始施焊。

5止水钢板定位筋设置沿止水钢板方向，在其两侧采用Φ10钢筋焊接；一端焊接在止水钢板上，另一端焊接在剪力墙的水平、竖向主筋上对其进行定位；定位钢筋的间距为300mm，两侧对称设置。

6剪力墙拉筋加设由于剪力墙拉筋间距较小，中间总有一道拉筋穿过止水钢板，止水钢板接缝焊好后，在穿过止水钢板的拉筋处将拉筋切断，然后焊接在止水钢板上，并在其拉筋切断位置处加设一道拉筋，作为拉筋的补强钢筋。

7检查验收：止水钢板焊好后，应进行自检，检查有无沙眼、断焊、漏焊或焊缝不饱满之处，不符合要求的进行返工处理。定位钢筋是否焊接牢固；附加拉筋是否加设，如若未设置或焊接不牢，将对其重新焊接或加设。检查合格后，报监理工程师检查验收。
